UML學習之路 - Class Diagram

程式設計師最快了解的Diagram

Class Diagram在Object-Oriented的設計上，幾乎與程式開發有最直接的映射關係。在Class Diagram中的經常性出現的Things主要為是OO語言中的Class、Interface與Object等，於程式中直接出現的元件。而Relationships就是在補充描述Class之間或與Inteface、Object之間的關係而存在。

Thing - Class

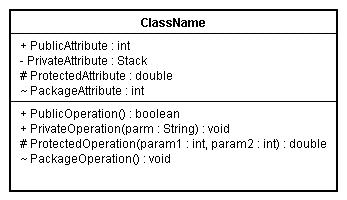

Thing - Class的圖形如下，Class主要圖形為一個矩形，分隔成3個Row：第一個Row上面填寫Class Name；第二個Row為Attributes；第三個Row內為Operation或稱之為Method。

在圖形的描述中，Attribute與Operation的名稱之前，將會有一個符號表示該項目的Scope範圍。有效範圍的描述如下表：

Thing - Interface

Thing - Interface的圖形如下，Interface的圖形非常的簡單，就是一個圓圈的形態，旁邊用文字註明該Interface名稱即可。

Thing - Object

Thing - Object的圖形如下。Object圖型描述也是十分簡單，類似於Class的方式，但是不描述Attributes/Operations，僅文字註明該Object名稱即可。

#07/29/07
